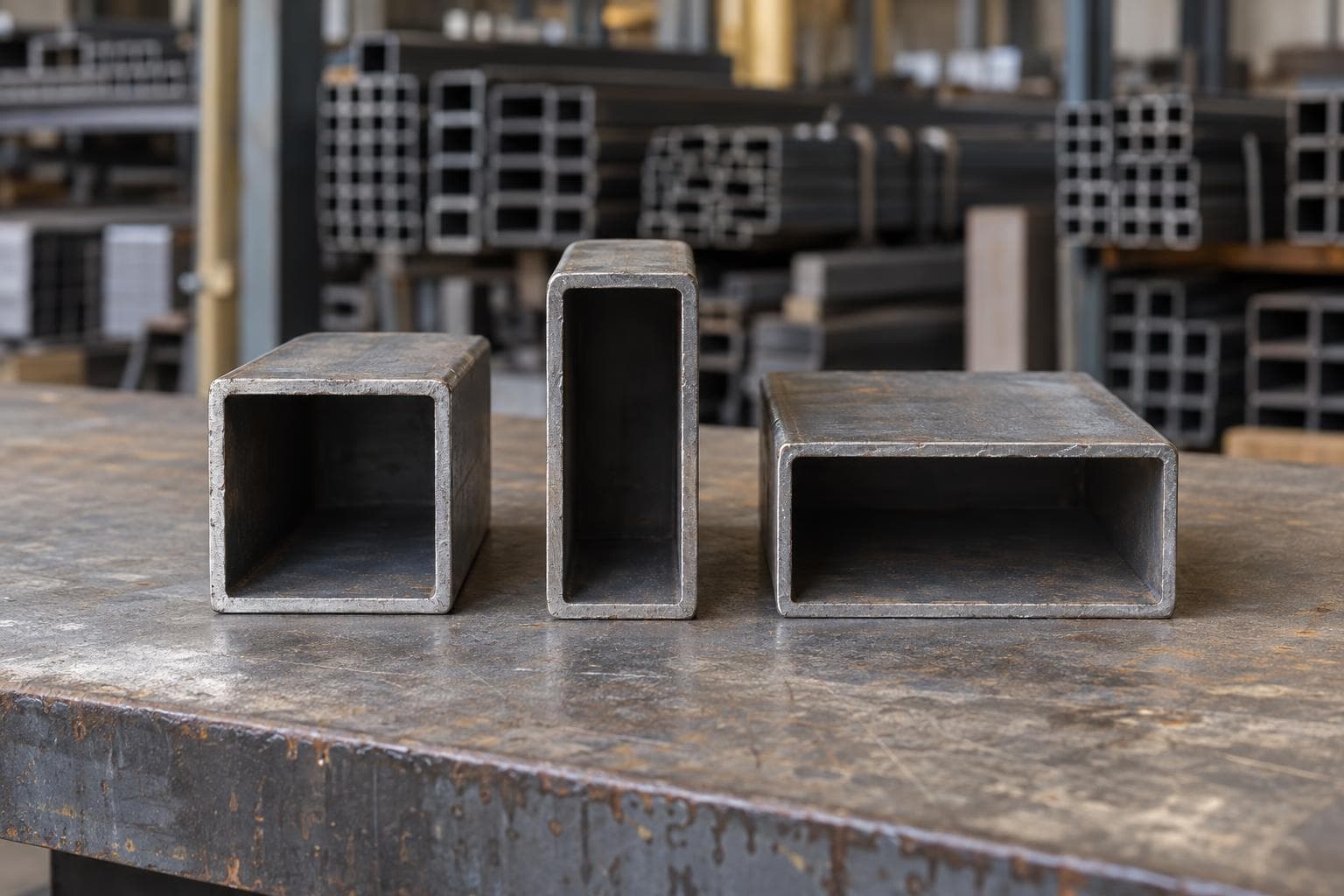

Štvorcový alebo obdĺžnikový jakel vyberajte podľa toho, ako bude v konštrukcii uložený a zaťažený. Samotný vonkajší rozmer nestačí na posúdenie, či profil vyhovuje ako nosník, súčasť rámu alebo stĺp. Dôležité sú aj hrúbka steny profilu, rozpätie, podopretie a vyhotovenie spojov. Pri obdĺžnikovom priereze navyše treba rozlišovať, ktorá strana bude orientovaná v smere výšky nosníka. Otočenie takéhoto profilu mení jeho správanie pri ohybe, hoci materiál aj dĺžka zostávajú rovnaké.
Pri výbere si preto najskôr ujasnite smer zaťaženia a úlohu jednotlivých dielov. Iné požiadavky môže mať vodorovný nosník zaťažovaný zhora a iné rám namáhaný aj zboku. Nasledujúce porovnanie pomôže zorientovať sa v parametroch, ktoré treba pri nákupe sledovať. Nenahrádza však overenie konkrétnej nosnej konštrukcie: bez údajov o zaťažení a uložení nemožno určiť vhodný rozmer ani prípustnú nosnosť profilu.
Štvorcový alebo obdĺžnikový jakel: aký je rozdiel pri zaťažení?
Oba tvary predstavujú dutý oceľový profil, no ich geometria kladie pri návrhu odlišné otázky. Štvorcový prierez má v oboch hlavných smeroch rovnaké vonkajšie rozmery. Obdĺžnikový profil má jednu stranu dlhšiu, preto pri ňom nemožno zamieňať uloženie na výšku a na šírku. Porovnávajte vždy konkrétne rozmery prierezu a hrúbku steny, nie iba označenie tvaru. Z názvu „štvorcový“ alebo „obdĺžnikový“ sa nedá vyvodiť, ktorý z dvoch odlišných výrobkov bude vhodnejší pre danú konštrukciu.
Štvorcový jakel: rovnaká ohybová tuhosť v dvoch hlavných osiach
Štvorcový jakel má pri symetrickom priereze rovnakú ohybovú tuhosť v dvoch hlavných osiach. Pri otočení o pravý uhol sa teda z hľadiska geometrie prierezu nevymení slabší smer za silnejší. To je užitočné pri úvahách o ráme, ktorého prvky môžu byť namáhané v dvoch navzájom kolmých smeroch. Neznamená to však, že je automaticky vyriešená stabilita celého rámu. Výsledné správanie treba posudzovať aj podľa dĺžky jednotlivých prvkov, ich podopretia a spojenia s ostatnými dielmi.
Obdĺžnikový jakel: silná a slabá os prierezu
Obdĺžnikový jakel má pri rozdielnej výške a šírke odlišné vlastnosti pri ohybe okolo dvoch hlavných osí. Označenia silná a slabá os vyjadrujú práve tento rozdiel, nie rozdielnu kvalitu ocele v jednotlivých stenách. Pri výbere preto sledujte, ku ktorej osi sa vzťahujú uvádzané prierezové charakteristiky. Ak má profil slúžiť ako vodorovný nosník, nestačí poznať jeho dlhšiu stranu; treba určiť aj to, či bude táto strana v zabudovanom stave smerovať zvislo alebo vodorovne.
Ako orientácia jakla ovplyvňuje priehyb a únosnosť
Pri posudzovaní profilu oddeľujte dve otázky: či bezpečne prenesie zaťaženie a či sa pri používaní nebude príliš deformovať. Únosnosť a priehyb nie sú totožné kritériá. Pre konkrétny diel môže byť rozhodujúca aj požiadavka na zachovanie tvaru alebo správnu funkciu nadväzujúcich častí. Orientácia profilu patrí medzi vstupy do oboch posúdení, ale sama osebe neurčuje výsledok. Rozhodujúce zostáva celé usporiadanie nosníka alebo rámu vrátane spôsobu prenosu síl do podpier.
Obdĺžnikový jakel na výšku alebo na šírku: rozhoduje smer zaťaženia
Pri vodorovnom nosníku zaťažovanom zvislo sa uložením „na výšku“ rozumie poloha s dlhšou stranou prierezu vo zvislom smere. Takáto orientácia využíva silnejšiu os prierezu pre príslušný ohyb. Ak však rozhodujúce zaťaženie pôsobí zboku, rovnaké uloženie už nemusí byť výhodné pre tento druhý smer. Prakticky si preto najskôr zakreslite podpery a smer pôsobiacej sily. Až potom určujte polohu prierezu; označenie „na výšku“ bez súvislosti so zaťažením nie je všeobecným návodom na správne osadenie.
Prečo je pri ohybe dôležitý moment zotrvačnosti prierezu
Moment zotrvačnosti prierezu opisuje geometrickú vlastnosť, ktorá vstupuje do posúdenia ohybovej tuhosti. Pri obdĺžnikovom jakli treba pracovať s hodnotou pre os, okolo ktorej bude profil skutočne ohýbaný. Pri rovnakom materiáli a porovnateľných podmienkach uloženia je to podstatný údaj pri hodnotení priehybu. Nie je však samostatným údajom o prípustnom zaťažení. Ak porovnávate technické podklady profilov, nezamieňajte hodnoty pre jednotlivé osi a neodvodzujte nosnosť iba z jedného prierezového parametra.
Čo zohľadniť pri zaťažení z viacerých smerov a pri krútení
Nie každý diel je namáhaný iba jednoduchým ohybom v jednej rovine. Pri rámoch a nesymetricky napojených prvkoch treba preveriť aj bočné pôsobenie síl či možnosť krútenia. Orientácia výhodná pre jedno zaťaženie nemusí vyriešiť ostatné účinky. Štvorcový profil môže uľahčiť porovnávanie dvoch hlavných smerov ohybu, ale rovnosť týchto vlastností nie je posúdením krútenia. Pri zložitejšom namáhaní preto pripravte opis všetkých miest pripojenia a zaťaženia, nie iba informáciu o celkovej hmotnosti, ktorú má rám niesť.
Ktoré parametre okrem orientácie rozhodujú o výbere jakla
Pri porovnávaní výrobkov si vytvorte spoločný základ: účel dielu, požadované vonkajšie rozmery, hrúbku steny, materiál a podmienky zabudovania. Ak niektorý údaj chýba, samotná zmena orientácie jeho význam nenahradí. Dva jakle s rovnakou vonkajšou šírkou nemusia mať rovnaké prierezové vlastnosti. Rovnako nemožno preniesť skúsenosť z krátkeho rámového dielu na dlhý nosník len preto, že oba používajú podobný profil. Výber má vychádzať z konkrétneho použitia, nie z vizuálneho dojmu robustnosti.
Vonkajšie rozmery, hrúbka steny a kvalita ocele
Rozmery prierezu čítajte spolu s hrúbkou steny a overte si význam údajov v označení výrobku. Pri obdĺžnikovom jakli si zároveň zaznamenajte, ktorý rozmer má byť po montáži výškou nosníka. Ak návrh predpisuje konkrétnu kvalitu ocele, nepovažujte iný materiál za rovnocenný len na základe zhodného vonkajšieho rozmeru. Geometria prierezu a vlastnosti ocele sú odlišné vstupy do posúdenia. Pri nákupe preto kontrolujte zhodu celej špecifikácie, nie iba tvar profilu alebo jeden rozmer uvedený v názve položky.
Dĺžka rozpätia, spôsob podopretia a rozloženie zaťaženia
Dôležitá nie je iba celková dĺžka zakúpeného jakla, ale najmä vzdialenosť a usporiadanie jeho podpier. Inak treba posudzovať diel podopretý na oboch koncoch a inak prvok vyložený z jedného miesta. Rovnako rozlišujte zaťaženie sústredené do konkrétneho bodu a zaťaženie rozložené pozdĺž nosníka. Pri zadávaní požiadaviek preto uveďte, kde bude sila pôsobiť a ako bude profil uchytený. Bez týchto údajov nemožno spoľahlivo porovnať priehyb profilu ani rozhodnúť, či je zvolená orientácia postačujúca.
Vzper a stabilita pri použití jakla ako stĺpa
Pri stĺpe nestačí prevziať úvahu používanú pre vodorovný nosník. Treba zohľadniť tlakové namáhanie, vzper a stabilitu prvku v jeho skutočnom uložení. Podstatné je, ako je stĺp prichytený na koncoch a či má po dĺžke ďalšie bočné podopretie. Pri obdĺžnikovom priereze si preto všímajte podmienky v oboch hlavných smeroch. Ani štvorcový prierez nie je dôvodom vynechať posúdenie stability. Výber stĺpa má vychádzať z návrhu celej konštrukcie vrátane zavetrenia a napojenia na nadväzujúce časti.
Orientácia jakla v praxi: nosníky, rámy a spoje
Správnu orientáciu treba zachovať od návrhu cez rezanie dielov až po montáž. V náčrte alebo výrobnom podklade vyznačte, ktorá strana obdĺžnikového prierezu smeruje nahor a ku ktorej ploche sa pripájajú ostatné prvky. Takéto označenie pomáha predísť tomu, aby bol diel osadený podľa jednoduchšieho zvárania namiesto zamýšľaného prenosu zaťaženia. Pred výrobou zároveň skontrolujte, či navrhnutá poloha umožňuje vytvoriť potrebné spoje a dodržať celkové rozmery zostavy.
Ako voliť orientáciu profilu pri ráme stola, bráne či prístrešku
Pri ráme stola uvažujte o prenose zaťaženia z dosky do nosníkov a nôh, ale aj o požadovanej stabilite pri bočnom pôsobení. Pri bráne posudzujte rám v súvislosti so závesmi, výplňou a spôsobom používania; samotné otočenie jedného dielu nie je overením celej zostavy. Pri prístrešku treba riešiť nosníky, stĺpy, zavetrenie a kotvenie spoločne. Tieto príklady nepredstavujú odporúčanie konkrétneho rozmeru. Ukazujú, prečo sa orientácia profilu volí podľa jeho úlohy v konštrukcii, nie iba podľa vzhľadu alebo dostupného miesta.
Ako pri otočení profilu zohľadniť zvary, skrutky a napojenie dielov
Otočením obdĺžnikového jakla sa mení aj plocha dostupná na pripojenie ďalšieho dielu. Pred zmenou preto preverujte polohu zvarov, skrutiek, otvorov a napojovacích prvkov. Spoj musí zodpovedať novému usporiadaniu a zamýšľanému prenosu síl; nestačí, že sa diely dajú rozmerovo priložiť k sebe. Pri úprave existujúceho návrhu zohľadnite aj už pripravené otvory či výrezy. Výhodnejšia orientácia prierezu pri ohybe sama osebe nepotvrdzuje vhodnosť detailu, ktorým je nosník pripevnený k rámu alebo podpere.
Časté otázky o orientácii štvorcového a obdĺžnikového jakla
Zmení otočenie štvorcového jakla o 90° jeho ohybovú tuhosť?
Pri symetrickom štvorcovom priereze sa otočením o 90° jeho ohybová tuhosť v dvoch hlavných osiach nemení. Táto odpoveď sa však týka samotného prierezu pri zachovaní ostatných podmienok. Ak sú na jednej strane otvory, pripojené diely alebo odlišne riešené uloženie, treba posúdiť aj tieto okolnosti. Pri hotovej zostave preto rozlišujte otočenie samotného jakla a zmenu orientácie celého konštrukčného detailu. Rovnaká geometria základného profilu automaticky nezaručuje rovnaké správanie všetkých spojov.
Stačí obdĺžnikový jakel otočiť namiesto výberu väčšieho profilu?
Otočenie môže byť jednou z možností úpravy návrhu, nie automatickou náhradou väčšieho prierezu. Zmysel má preveriť ho vtedy, keď profil pri rozhodujúcom ohybe nevyužíva svoju silnejšiu os. Následne však treba znovu skontrolovať priehyb, únosnosť, ostatné smery zaťaženia aj spoje. Nová poloha môže navyše zasiahnuť do priestorových požiadaviek zostavy. O tom, či zmena postačuje, rozhoduje posúdenie konkrétneho dielu; bez neho nemožno tvrdiť, že pôvodný rozmer bude po otočení vyhovovať.
Kedy treba rozmery a orientáciu jakla overiť statickým výpočtom?
Statické overenie riešte pri nosných konštrukciách, ktorých porucha môže ohroziť ľudí alebo majetok, a pri zmenách už navrhnutých nosných prvkov. Dôležité je tiež vtedy, keď nie sú jasné účinky zaťaženia, podmienky podopretia alebo požiadavky na priehyb. Na posúdenie pripravte rozmery, hrúbku steny, kvalitu ocele, rozpätia, orientáciu prierezov a detaily spojov. Výsledkom má byť konkrétna špecifikácia pre výber jakla, nie iba všeobecné odporúčanie použiť štvorcový alebo obdĺžnikový tvar.
