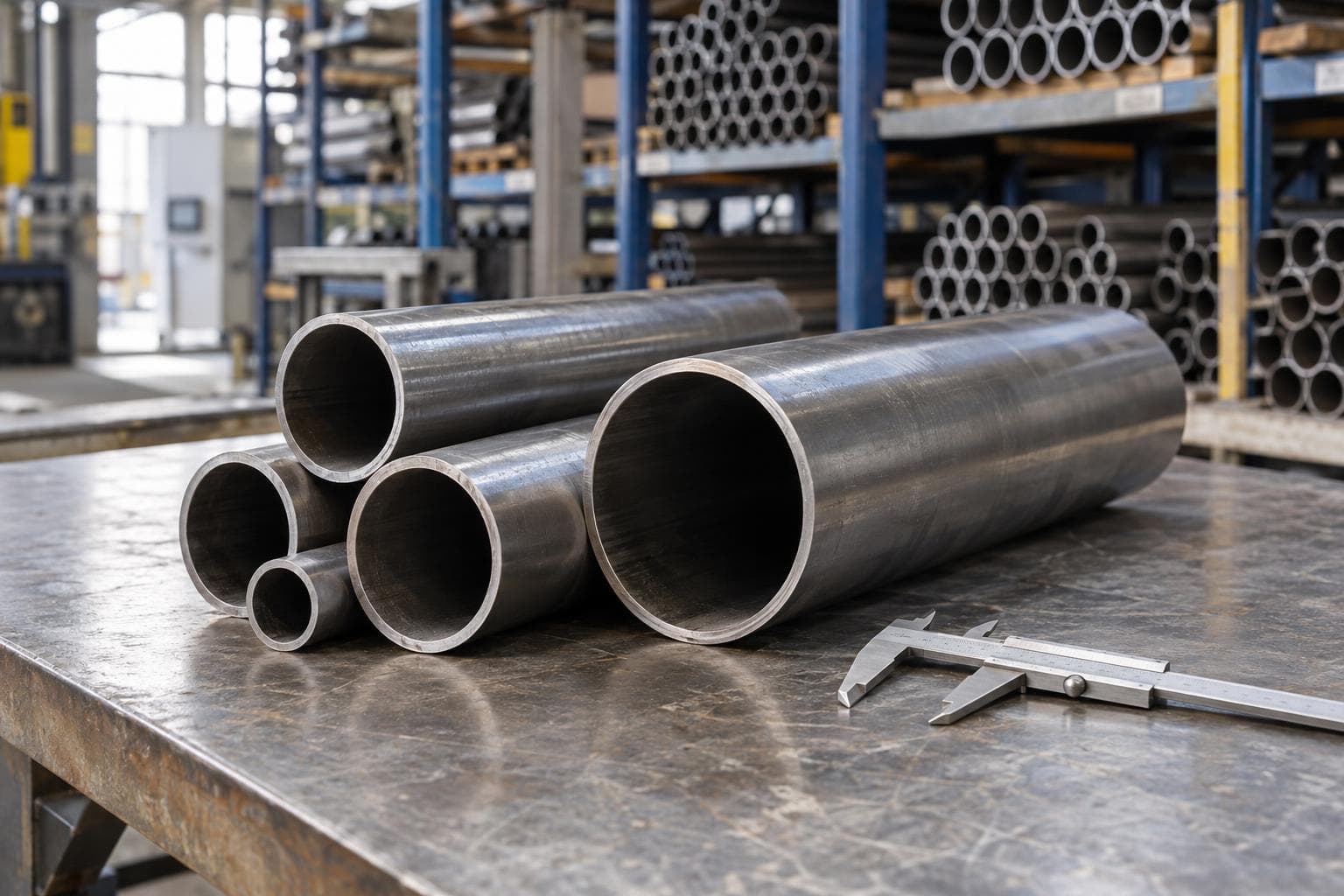

Presná oceľová rúra E235+N nesie v označení dve základné informácie: E235 označuje akosť ocele a prípona +N označuje normalizovaný stav dodania. Samotný názov však ešte neurčuje rozmery, tolerancie ani všetky technické dodacie podmienky. Pri výbere preto treba čítať označenie materiálu spolu s normou a rozmerovou špecifikáciou konkrétnej rúry.
Ak hľadáte rúru podľa výkresu alebo požiadaviek na výrobu súčiastky, nestačí porovnať iba údaj E235. Dôležité je aj vyhotovenie, stav dodania, vonkajší alebo vnútorný priemer a hrúbka steny rúry. Nasledujúci prehľad vysvetľuje, čo z označenia E235+N vyčítate a ktoré údaje si treba overiť v technickej dokumentácii pred objednaním.
Čo znamená označenie presnej oceľovej rúry E235+N?
Označenie ocele E235+N je vhodné rozdeliť na akosť E235 a stav dodania +N. Tieto údaje sa dopĺňajú, ale nehovoria to isté: prvý identifikuje materiál, druhý spresňuje jeho dodávaný stav. Výraz „presná“ zároveň odkazuje na rozmerovú presnosť rúry. Nenahrádza však konkrétne rozmerové tolerancie, ktoré musia byť určené príslušnou špecifikáciou. Pri porovnávaní dvoch položiek preto sledujte celé označenie, nie iba spoločnú časť názvu.
E235: význam písmena E a čísla 235
E235 je označenie akosti ocele. Písmeno E treba čítať ako súčasť tohto materiálového označenia, nie ako údaj o priemere, povrchu alebo spôsobe výroby rúry. S číslom 235 sa pri oceli E235 spája uvádzaná minimálna medza klzu 235 MPa. Z označenia však nemožno odvodiť kompletné mechanické vlastnosti každej dodanej rúry. Ak má materiál splniť predpísanú požiadavku, rozhodujú údaje platné pre príslušnú normu, stav dodania a konkrétny výrobok.
Rovnaká akosť preto nie je sama osebe dostatočným podkladom na zámenu dvoch rúr. Pri kontrole výkresu alebo objednávky zachovajte celý zápis E235+N a doplňte ho o požadovanú normu a rozmery. Skrátenie názvu iba na „oceľ E235“ by vypustilo informáciu o stave dodania.
+N: čo znamená normalizovaný stav ocele?
Prípona +N označuje normalizovaný stav dodania. Nejde o ďalšiu akosť ocele ani o rozmerovú triedu. Pre výber je podstatné, že tento údaj patrí k technickej špecifikácii materiálu a nemal by sa pri objednávaní vynechať. Ak dokumentácia požaduje E235+N, položka označená iba E235 neposkytuje sama osebe potvrdenie, že zodpovedá aj požadovanému stavu.
Zo samotnej prípony +N nevyčítate presnú toleranciu priemeru, drsnosť povrchu ani vhodnosť rúry na konkrétnu operáciu. Tieto požiadavky treba posúdiť osobitne. Normalizovaný stav je teda dôležitou časťou označenia, nie univerzálnym potvrdením všetkých vlastností, ktoré môže vyžadovať hotová súčiastka.
Základné parametre a vlastnosti oceľovej rúry E235+N
Pri technickom porovnaní oddeľujte materiálové údaje od rozmerových a výrobných údajov. Akosť ocele, stav dodania, norma, vyhotovenie a rozmery spolu vytvárajú použiteľnú špecifikáciu. V dodaných podkladoch sa presná bezšvíková oceľová rúra spája s výrobou ťahaním za studena, normou EN 10305-1 a vysokou rozmerovou presnosťou. Tieto charakteristiky však nenahrádzajú konkrétne hodnoty uvedené pri vybranej položke.
Chemické zloženie ocele E235
Chemické zloženie ocele E235 patrí medzi údaje, ktoré treba overovať podľa materiálovej špecifikácie. Samotný názov rúry neuvádza obsah jednotlivých prvkov a dodané podklady neobsahujú ich číselné limity. Nie je preto vhodné dopĺňať k výrobku odhadované hodnoty alebo preberať zloženie inej akosti len na základe podobného názvu.
Ak je zloženie podmienkou prijatia materiálu, vyžiadajte si príslušnú dokumentáciu a porovnajte ju s požiadavkami projektu. Materiálový údaj má byť jednoznačne priradený k objednávanej rúre. Rovnako nepovažujte označenie +N za chemickú špecifikáciu: informuje o stave dodania, zatiaľ čo chemické zloženie sa overuje v údajoch o akosti ocele.
Mechanické vlastnosti: medza klzu, pevnosť v ťahu a ťažnosť
Pre oceľ E235 uvádzajú podklady minimálnu medzu klzu 235 MPa a pevnosť v ťahu 340 až 480 MPa. Ide o dva odlišné parametre, ktoré sa pri výbere nemajú zamieňať. Uvedené hodnoty slúžia na základnú orientáciu v akosti; bez potvrdenia podmienok ich nemožno automaticky považovať za úplnú garantovanú špecifikáciu každej rúry označenej E235+N.
Pri rozhodovaní podľa mechanických vlastností porovnávajte údaje vzťahujúce sa na rovnaký stav dodania a príslušné technické dodacie podmienky. Dôležitá môže byť aj ťažnosť ocele E235, jej konkrétna hodnota však v dodaných podkladoch nie je uvedená. Ak ju predpisuje výkres alebo výrobná dokumentácia, treba ju overiť osobitne, nie odhadnúť z medze klzu či pevnosti v ťahu.
Pre nákup je praktické rozlíšiť všeobecný opis akosti od dokumentovaných vlastností dodávaného materiálu. Ak sa výber opiera o konkrétnu mechanickú požiadavku, vychádzajte z údajov k výrobku, nie iba z krátkeho názvu kategórie.
Vonkajší priemer, hrúbka steny a rozmerové tolerancie
Vonkajší priemer rúry, vnútorný priemer rúry a hrúbka steny rúry opisujú jej rozmery. Pri objednávaní musí byť zrejmé, ktorý priemer je uvedený a ku ktorým rozmerom sa vzťahujú požadované tolerancie. Ak výkres kladie dôraz na vnútorný rozmer, samotná zhoda vonkajšieho priemeru nie je úplným podkladom na výber. Rovnakú pozornosť venujte hrúbke steny a požadovanej dĺžke.
Rozmerové tolerancie rúr treba kontrolovať oddelene od menovitých rozmerov. Slovo „presná“ síce označuje charakter výrobku, ale nehovorí, aká konkrétna odchýlka je prípustná pri vybranom rozmere. Ak má rúra nadväzovať na ďalší diel, porovnajte toleranciu uvedenú v dokumentácii výrobku s požiadavkou zostavy. Nepredpokladajte, že všetky presné rúry majú rovnaké tolerancie.
Pri kontrole údajov sa zamerajte aj na jednoznačnosť zápisu. Rozmer bez vysvetlenia, či ide o vonkajší alebo vnútorný priemer, môže viesť k nesprávnemu výberu. Chýbajúci údaj je vhodné doplniť ešte pred objednávkou, najmä ak sa materiál vyberá podľa presne určeného výkresu.
Normy EN 10305 pre presné oceľové rúry
Pri presnej bezšvíkovej rúre ťahanej za studena uvádzajú podklady normu EN 10305-1. Odkaz na normu je dôležitý preto, že dopĺňa názov výrobku o rámec technických dodacích podmienok. V objednávke preto zachovajte úplné označenie vrátane čísla konkrétnej časti. Všeobecný zápis EN 10305 nie je pri porovnávaní položiek rovnako jednoznačný ako presný odkaz.
Produkty: Oceľové rúry
Posuňte zoznam vodorovne. Každá karta vedie na produkt.
Normu čítajte spoločne s akosťou a stavom dodania. Údaj EN 10305-1 nenahrádza označenie E235+N a ani samotné E235+N nenahrádza normu. Na výber materiálu potrebujete vedieť, podľa akej špecifikácie je rúra ponúkaná a či táto špecifikácia zodpovedá požiadavke vášho projektu.
Bezšvíkové a zvárané rúry: prečo záleží na konkrétnej časti normy?
Bezšvíkové a zvárané vyhotovenie nemožno pri nákupe zamieňať iba preto, že sa pri oboch položkách objaví podobná akosť ocele alebo rovnaký rozmer. V predložených podkladoch je EN 10305-1 priradená k presným bezšvíkovým rúram ťahaným za studena. Tento údaj preto neprenášajte automaticky na zváranú rúru. Pri nej treba overiť skutočné vyhotovenie a normu uvedenú v jej vlastnej dokumentácii.
Rovnako platí, že označenie E235+N samo neuvádza, či je rúra bezšvíková alebo zváraná. Ak projekt predpisuje bezšvíkové vyhotovenie, hľadajte výslovné potvrdenie tejto vlastnosti. Konkrétna časť normy a údaj o výrobe pomáhajú rozlíšiť výrobky, ktoré by podľa skráteného obchodného názvu mohli pôsobiť zameniteľne.
Ako sa stav +N líši od stavov +C, +LC a +SR?
Pri porovnávaní označení +N, +C, +LC a +SR je podstatné nepovažovať rozdielnu príponu za nepodstatný dodatok názvu. Pre +N je v dodaných podkladoch uvedený normalizovaný stav; podrobné definície a hodnoty vlastností ostatných stavov tu nie sú k dispozícii. Bez takýchto údajov nemožno vytvoriť spoľahlivé číselné porovnanie ani označiť jeden variant za všeobecne vhodnejší.
Ak zvažujete náhradu rúry E235+N položkou s inou príponou, porovnajte stav dodania podľa príslušnej dokumentácie, požadované mechanické vlastnosti a podmienky ďalšieho spracovania. Zhoda rozmerov a akosti ešte nepotvrdzuje zhodu celej špecifikácie. Zámenu preto posudzujte podľa konkrétnej požiadavky, nie podľa podobnosti názvov v ponuke.
Praktické pravidlo pri objednávke je jednoduché: ak výkres uvádza +N, zachovajte +N aj v dopyte. Ak sa má stav dodania zmeniť, nechajte vhodnosť náhrady potvrdiť zodpovednou osobou pre daný návrh alebo výrobný postup.
Kde sa používajú presné oceľové rúry E235+N?
Presnú rúru E235+N má zmysel posudzovať pri výbere materiálu pre diel, pri ktorom dokumentácia požaduje túto akosť, normalizovaný stav a určenú rozmerovú presnosť. Rozhodujúce nie je všeobecné pomenovanie odvetvia, ale zhoda s konkrétnymi požiadavkami. Ak napríklad výkres predpisuje presnú bezšvíkovú rúru podľa EN 10305-1, výber má vychádzať z tejto kombinácie údajov.
Rúra ťahaná za studena je v podkladoch spojená s vysokou rozmerovou presnosťou. Pri presných bezšvíkových rúrach sa spomína aj lesklý povrch s olejovou vrstvou, tento všeobecný opis však nie je potvrdením povrchu každej položky E235+N. Ak je vzhľad, povrchová úprava alebo ochrana povrchu súčasťou požiadavky, overte ich priamo pri vybranom výrobku.
Samotné označenie E235+N nie je podkladom na určenie prípustného zaťaženia, pracovného tlaku alebo vhodnosti do konkrétneho prostredia. Takéto použitie musí vychádzať z technického posúdenia a dokumentácie, nie iba z názvu materiálu.
Čo skontrolovať pri výbere a objednávaní rúry E235+N?
Pred objednaním porovnajte položku s výkresom alebo nákupnou špecifikáciou. Cieľom je získať jednoznačný opis materiálu, pri ktorom netreba domýšľať stav dodania, rozmer ani vyhotovenie. Ak niektorý rozhodujúci údaj chýba, vyžiadajte si jeho potvrdenie. Pomôže vám nasledujúci kontrolný zoznam:
- Akosť a stav dodania: overte celé označenie E235+N, nie iba E235.
- Vyhotovenie: skontrolujte požiadavku na bezšvíkovú alebo zváranú rúru.
- Norma: porovnajte úplné označenie vrátane konkrétnej časti, napríklad EN 10305-1.
- Rozmery: určte požadovaný priemer, hrúbku steny a dĺžku; rozlíšte vonkajší a vnútorný priemer.
- Tolerancie: overte prípustné odchýlky pri rozmeroch, ktoré sú pre diel rozhodujúce.
- Materiálové vlastnosti: pri predpísaných požiadavkách porovnajte mechanické údaje a chemické zloženie.
- Povrch a dokumentácia: potvrďte požadované vyhotovenie povrchu a dostupnosť potrebných technických dokladov.
E235 označuje akosť ocele, +N normalizovaný stav dodania. Správny výber presnej rúry vzniká až doplnením tejto dvojice o normu, vyhotovenie, rozmery a tolerancie. Takto zostavená špecifikácia umožňuje porovnávať výrobky podľa požiadaviek na diel, nie iba podľa podobného názvu.
