Hrúbku steny uzavretého profilu zmeriate posuvným meradlom vtedy, keď sa jeho čeľuste dostanú k vnútornému aj vonkajšiemu povrchu steny. Pri dutom profile s otvoreným koncom je najjednoduchšie priame meranie prístupnej steny. Druhou možnosťou je zmerať vonkajší a vnútorný rozmer profilu a polovicu ich rozdielu použiť ako priemernú hrúbku dvoch protiľahlých stien.
Rozhodujúci je preto prístup k meranému miestu, nielen tvar profilu. Pred meraním skontrolujte povrch, nulovú polohu meradla a to, či meracie čeľuste dokážu správne dosadnúť. Nasledujúci postup vysvetľuje, ako zmerať hrúbku steny uzavretého profilu posuvným meradlom, ako vyhodnotiť výsledok a kedy zvoliť inú metódu.
Kedy možno zmerať hrúbku steny uzavretého profilu posuvným meradlom?
Posuvné meradlo potrebuje pri priamom meraní hrúbky obopnúť jednu stenu. Jedna meracia plocha sa dotýka jej vonkajšej strany a druhá vnútornej strany. Ak je vnútorný povrch neprístupný alebo čeľuste nedosiahnu na vhodné miesto, samotné meranie vonkajšej šírky či výšky nestačí. Z vonkajšieho rozmeru bez znalosti vnútorného rozmeru hrúbku steny neurčíte. Rovnaký vonkajší rozmer totiž sám osebe nehovorí, aký veľký je vnútorný otvor.
Rozdiel medzi dutým profilom s otvoreným koncom a profilom uzavretým zo všetkých strán
Pomenovanie uzavretý profil označuje uzavretý tvar prierezu; nemusí znamenať, že sú uzavreté aj jeho konce. Pri štvorcovom alebo obdĺžnikovom dutom profile s otvoreným koncom býva vnútorná strana steny prístupná na okraji. Ak sú však oba konce zaslepené a profil nemá iný vhodný prístup dovnútra, bežné posuvné meradlo nedokáže stenu obopnúť. Pred výberom spôsobu merania teda rozlíšte uzavretý prierez od úplne neprístupnej dutiny.
Príprava profilu a posuvného meradla na presné meranie
Presnosť merania závisí aj od podmienok, v ktorých čeľuste prikladáte. Profil si uložte tak, aby sa pri meraní neposúval a aby ste videli kontakt meracích plôch so stenou. Vyberte miesto, kde možno meradlo držať bez naklonenia a hodnotu pohodlne odčítať. Ešte pred prvým meraním si určte, či chcete poznať hrúbku samotného materiálu, alebo rozmer vrátane povrchovej vrstvy. Náter môže byť súčasťou nameranej hodnoty, hoci nie je súčasťou kovovej steny.
Očistenie meraného miesta a odstránenie otrepov
Z meraného miesta aj z meracích plôch odstráňte nečistoty, ktoré by bránili priamemu dosadnutiu. Pozornosť venujte najmä reznej hrane: otrep môže spôsobiť, že čeľuste zachytia výstupok namiesto skutočnej hrúbky steny. Odstránenie otrepu nesmie znamenať zbrúsenie samotnej steny, pretože by ste následne merali už upravený materiál. Ak je okraj poškodený alebo nerovný, zvoľte iné prístupné miesto. Pri korózii rozlišujte medzi nánosom na povrchu a úbytkom materiálu pod ním.
Kontrola nulovej polohy a vhodnosti meracích čeľustí
Očistené vonkajšie meracie čeľuste jemne zatvorte a skontrolujte nulovú polohu podľa typu meradla. Ak sa pri správnom zatvorení nezobrazuje nula alebo stupnice nesúhlasia, najskôr vyriešte príčinu. Overte tiež, či sa čeľuste zmestia do otvoru a môžu dosadnúť na obe strany jednej steny bez opretia o susednú stenu alebo roh. Pri výbere posuvného meradla preto sledujte nielen rozsah, ale aj tvar a prístupnosť meracích plôch vzhľadom na konkrétny profil.
Ako priamo zmerať hrúbku steny na otvorenom konci profilu
Priame meranie je vhodné, keď chcete zistiť hrúbku konkrétnej prístupnej steny, nie priemer dvojice stien. Na otvorenom konci vyberte rovnú časť mimo rohov a zvaru. Použite vonkajšie meracie čeľuste, teda tie, ktorými sa bežne merajú vonkajšie rozmery predmetu. V tomto prípade medzi ne nevkladáte celý profil, ale iba jednu jeho stenu. Označenie čeľustí tak neznamená, že obe musia zostať mimo dutiny.
Správne priloženie vonkajších čeľustí na vnútorný a vonkajší povrch steny

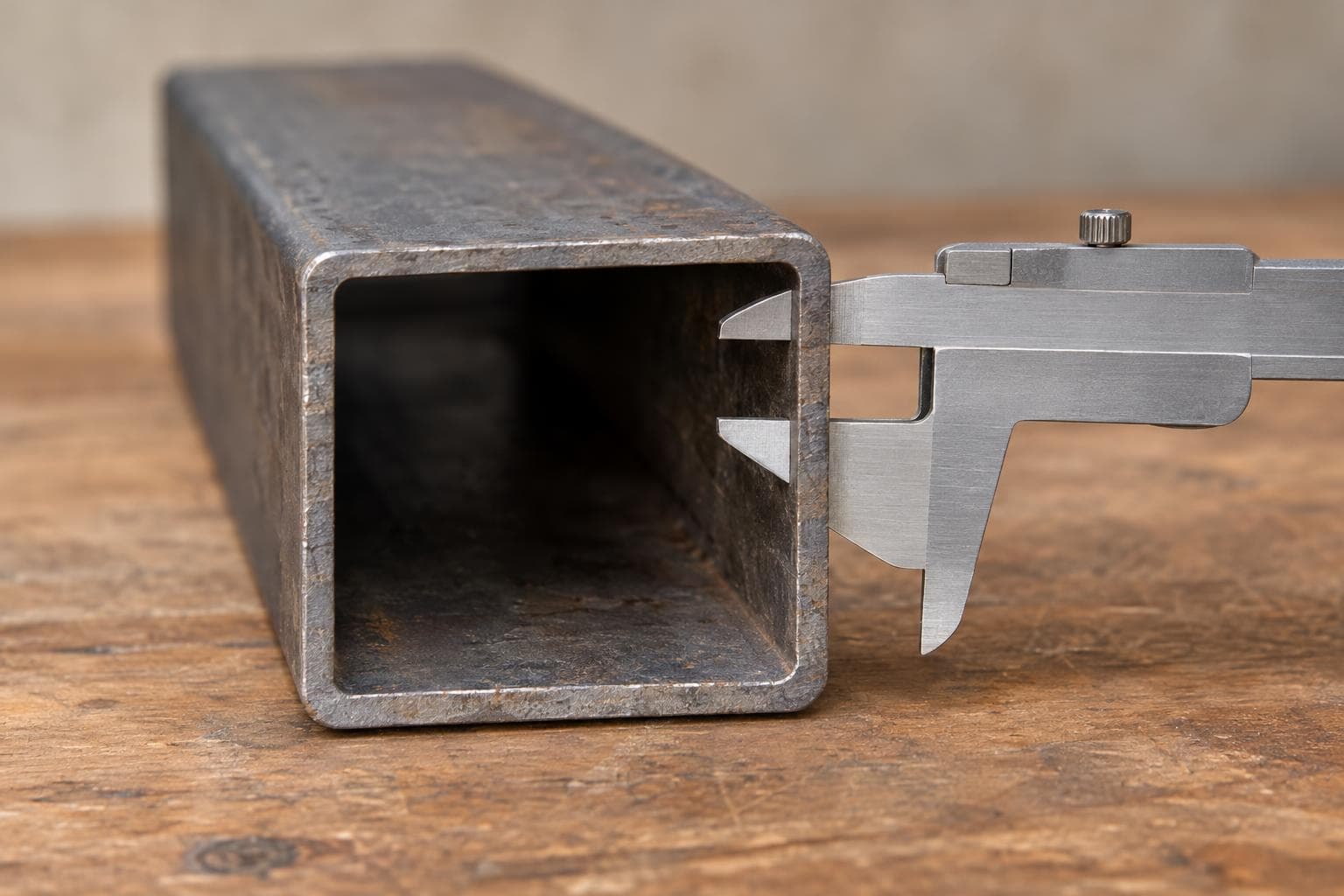

Čeľuste otvorte natoľko, aby ste jednu mohli zasunúť dovnútra profilu a druhú ponechať na vonkajšej strane. Priložte ich meracie plochy proti sebe na oba povrchy tej istej steny. Smer merania má byť kolmý na stenu; meradlo nesmie stáť šikmo ani sa opierať iba o poškodenú hranu. Posuvnú čeľusť prisuňte jemne, bez nadmerného tlaku. Pred odčítaním skontrolujte, že vnútorná čeľusť nenaráža na inú časť profilu a kontakt skutočne zodpovedá hrúbke steny.
Pri mechanickom meradle odčítajte na hlavnej stupnici celé milimetre pred nulou nónia. Zlomok milimetra určite podľa rysky nónia, ktorá sa zhoduje s ryskou hlavnej stupnice, a podľa rozlíšenia daného meradla. Pri digitálnom vyhotovení odčítajte displej a overte nastavené jednotky. Hodnotu zaznamenajte až po ustálení čeľustí. Ak pri odčítaní zmeníte polohu alebo prítlak, meranie radšej zopakujte.
Meranie na viacerých miestach mimo zaoblených rohov a zvaru
Jedno meranie opisuje iba miesto, na ktorom čeľuste dosadli. Hrúbku preto overte na viacerých prístupných miestach a pri hranatom profile aj na jednotlivých stenách. Zaoblené rohy a oblasť zvaru nie sú vhodné na určenie bežnej hrúbky rovnej časti steny, pretože ich tvar môže ovplyvniť kontakt čeľustí. Namerané hodnoty si zapisujte s označením miesta. Ak sa líšia, skontrolujte povrch aj spôsob priloženia; rozdiel neprekryte automaticky jediným priemerom.
Výpočet hrúbky steny z vonkajšieho a vnútorného rozmeru profilu
Ak je otvor prístupný a geometria umožňuje spoľahlivé meranie oboch rozmerov, hrúbku možno určiť aj nepriamo. Vonkajší rozmer profilu zmerajte vonkajšími čeľusťami, vnútorný rozmer profilu vnútornými čeľusťami. Porovnávajte rozmery v rovnakom smere a v zodpovedajúcej oblasti prierezu: vonkajšiu šírku s vnútornou šírkou, nie vonkajšiu šírku s vnútornou výškou. Pri vnútornom meraní musia čeľuste dosadať na protiľahlé rovné plochy, nie do zaoblených rohov.
Vzorec t = (vonkajší rozmer − vnútorný rozmer) / 2 a príklad výpočtu
Výpočet hrúbky steny z rozmerov vychádza z toho, že rozdiel medzi vonkajším a vnútorným rozmerom predstavuje súčet hrúbok dvoch protiľahlých stien. Ak sú rovnako hrubé, platí t = (B − b) / 2, kde B je vonkajší rozmer, b príslušný vnútorný rozmer a t hrúbka jednej steny. Obe namerané hodnoty musia byť v rovnakých jednotkách. Rozmery odčítajte až po správnom usadení príslušných čeľustí a meranie podľa potreby zopakujte.
Ilustračný príklad: ak nameriate vonkajší rozmer 40 mm a zodpovedajúci vnútorný rozmer 36 mm, výpočet je t = (40 − 36) / 2 = 2 mm. Ide o ukážku použitia vzorca, nie o údaj o konkrétnom výrobku. Výsledok vyjadruje hrúbku každej z dvoch stien iba za predpokladu, že majú rovnakú hrúbku. Počet desatinných miest vo výpočte sám osebe nezvyšuje spoľahlivosť vstupných meraní.
Prečo výpočet určuje priemernú hrúbku dvoch protiľahlých stien
Ak majú protiľahlé steny rozdielne hrúbky, odčítaním vnútorného rozmeru od vonkajšieho stále získate ich súčet. Po vydelení dvomi však dostanete priemer, nie samostatnú hrúbku každej z nich. Rovnomerná hrúbka stien je preto podmienkou, aby sa výsledok dal priradiť obom stenám jednotlivo. Samotný výpočet rovnomernosť nepotvrdzuje. Ak potrebujete posúdiť konkrétnu stenu alebo rozdiel medzi stenami, uprednostnite priame meranie na dostupných miestach.
Najčastejšie chyby pri meraní hrúbky steny posuvným meradlom
Nesprávny výsledok nemusí vzniknúť chybným odčítaním stupnice. Často je problém v tom, čo čeľuste v skutočnosti zachytávajú: otrep, povrchovú vrstvu, zaoblenie alebo šikmý úsek namiesto hrúbky rovnej steny. Pri nepriamom postupe sa navyše do výsledku premieta meranie vonkajšieho aj vnútorného rozmeru. Ak vyjde neočakávaná hodnota, najprv overte podmienky kontaktu a zopakujte postup. Samotné správne dosadenie do vzorca nezaručuje správnosť nameraných údajov.
Vplyv náteru, korózie, naklonenia čeľustí a nadmerného prítlaku
Náter alebo nečistoty medzi čeľusťou a materiálom môžu zväčšiť odčítaný rozmer oproti hrúbke samotného kovu. Korózia si vyžaduje opatrné vyhodnotenie: nános na povrchu nie je totožný so zostávajúcou hrúbkou materiálu. Naklonené čeľuste zase nemusia merať vzdialenosť kolmo medzi povrchmi. Pri každom meraní preto sledujte nielen hodnotu, ale aj miesto a smer dosadnutia. Ak podmienky nedovoľujú jednoznačný kontakt, výsledok nepovažujte za spoľahlivé určenie hrúbky.
Nadmerný prítlak nie je spôsob, ako dosiahnuť presnejšie meranie. Čeľuste majú povrchy jemne zachytiť, nie násilne stláčať. Po odčítaní ich uvoľnite, znovu priložte na rovnaké miesto a porovnajte výsledok. Takéto opakovanie pomáha odhaliť nestabilné usadenie. Ak sa hodnoty menia podľa sily alebo polohy ruky, najskôr upravte spôsob merania; nevyberajte iba tú hodnotu, ktorá zodpovedá očakávaniu.
Rozlíšenie meradla verzus presnosť nameranej hodnoty
Rozlíšenie vyjadruje najmenší krok, ktorý možno na meradle odčítať. Presnosť merania je širšia otázka a súvisí aj so stavom meradla, nulovou polohou, povrchom profilu a správnym priložením čeľustí. Jemnejšia stupnica ani viac číslic na displeji preto automaticky neznamenajú presnejší výsledok. Pri posudzovaní vhodnosti meradla vychádzajte z jeho technických údajov, nie iba zo zobrazeného počtu desatinných miest. Do záznamu nepridávajte ďalšie číslice, ktoré meranie nepodporuje.
Ako zmerať hrúbku steny, keď vnútro profilu nie je prístupné
Ak sa k vnútornej strane steny nedostanete, posuvné meradlo na priame meranie nestačí. Bez možnosti zmerať vnútorný rozmer nie je dostupný ani uvedený výpočet z rozdielu rozmerov. Meranie vonkajšej šírky či výšky túto chýbajúcu informáciu nenahradí. V takom prípade treba zvoliť metódu, ktorá nevyžaduje priloženie čeľustí z oboch strán. Odhad podľa vzhľadu alebo podľa rozmeru iného profilu nepovažujte za nameranú hrúbku.
Ultrazvukový hrúbkomer ako alternatíva bez rezania profilu
Pri neprístupnom vnútri prichádza do úvahy ultrazvukový hrúbkomer, ktorý môže umožniť meranie z vonkajšej strany bez rezania profilu. Vhodnosť konkrétneho prístroja treba overiť podľa materiálu, očakávanej hrúbky, stavu povrchu a pokynov výrobcu. Náter či koróziu nemožno pri výbere postupu ignorovať. Ak podmienky použitia prístroja nie sú splnené alebo výsledok neviete spoľahlivo vyhodnotiť, je vhodné odborné meranie namiesto odhadu.
Pre prístupný otvorený koniec teda zvoľte priame meranie jednej steny vonkajšími čeľusťami. Výpočet z vonkajšieho a vnútorného rozmeru použite s vedomím, že určuje priemer dvoch protiľahlých stien. Pri úplne neprístupnej dutine siahnite po vhodnej alternatívnej metóde. Správny spôsob merania sa vždy odvíja od toho, ku ktorým povrchom máte prístup a akú informáciu o hrúbke potrebujete získať.
